气体放电管符号「鼎时供应」

2018年12月07日 23:12 来源:T云

气体放电管是一种间隙型的防雷保护组件,它在通信系统的防雷保护中已获得了***的应用。放电管常用于多级保护电路中的第一级或前两级,起泄放雷电瞬时过电流和限制过电压作用,由于放电管的极间绝缘电阻很大,寄生电容很小,气体放电管符号,对高频信号线路的雷电防护有明硅的优势,气体放电管符号,气体放电管符号。放电管保护特性的主要不足之处在于其放电时延较大,动作灵敏度不够理想,对于波头上升陡度较大的雷电波难以有效地抑制,在电源系统的雷电防护中存在续流问题

气体放电管符号

(一)直流放电电压 在上升陡度低于100V/s的电压作用下,放电管开始放电的平均电压值称为其直流放电电压。由于放电具有分散性,围绕着这个平均值还需要同时给出允许的偏差上限和下限值。 (二)冲击放电电压 在具有规定上升陡度的暂态电压脉冲作用下,放电管开始放电的电压值称为其冲击放电电压。由于放电管的响应时间或动作时延与电压脉冲的上升陡度有关,对于不同的上升陡度,放电管的冲击放电电压是不相同的。 (三)工频耐受电流 放电管通过工频电流5次,使管子的直流放电电压及绝缘电阻无明显变化的比较大电流称为其工频耐受电流。当应用于一些交流供电线路或易于受到供电线路感应作用的通讯线路上时,应注意放电管的工频耐受问题。经验表明,感应工

气体放电管符号

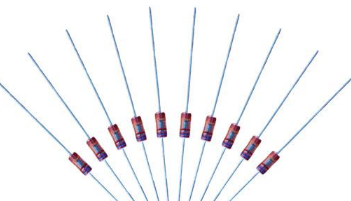

气体放电管有的是以玻璃作为管子的封装外壳.也有的用陶瓷作为封装外壳,放电管内充入电气性能稳定的惰性气体(如氩气和氖气等),常用放电管的放电电极一般为两个、三个,电极之间由惰性气体隔开。按电极个数的设置来划分,放电管可分为二极、三极放电管。 陶瓷二极放电管由纯铁电极、镍铬钴合金帽、银铜焊帽和陶瓷管体等主要部件构成。管内放电电极上涂覆有放射性氧化物,管体内壁也涂覆有放射性元素,用于改善放电特性。放电电极主要有杆形和杯形两种结构,在杆形电极的放电管中,电极与管体壁之间还要加装一个圆筒热屏,该热屏可以使陶瓷管体受热趋于均匀,不致出现局部过热而引起管断裂。热屏内也涂覆放射性氧化物,以进一步减小放电分散性

气体放电管符号
